防水防塵電纜固定頭密封塞棒多孔堵棒廠家定制
分類：尼龍制品
型號：KCGN、LTG
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情

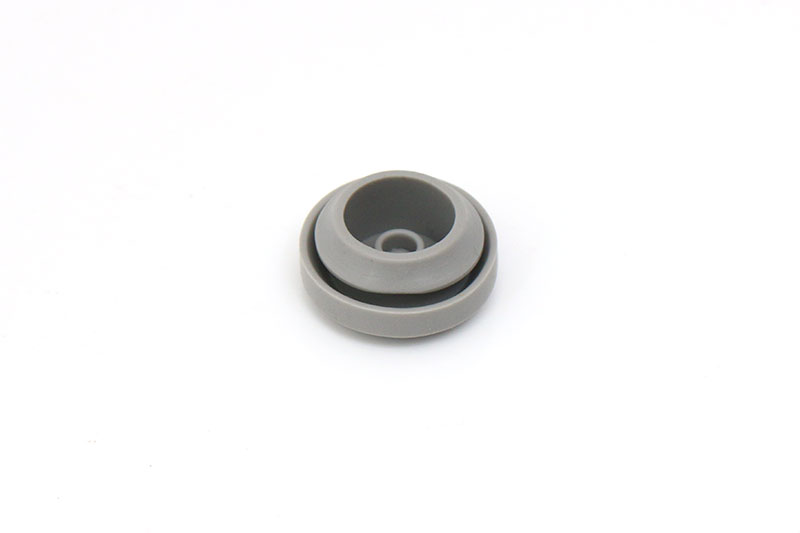

電纜密封環
產品概述
材料：TPE
防護等級：IP67
溫度范圍：-20℃到+125℃
外觀顏色：黑色(B)、灰色(G)、白色(W)
用途：用來對預留孔起到堵塞作用

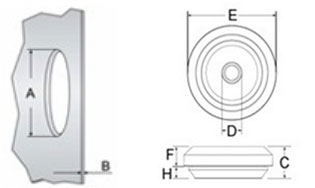

結構圖
技術參數
| 型號 | 規格 | 電纜尺寸 | A | B | C | D | E | F | H |
| KCGN-M16 | M16 | 5～10 | 16.5 | 0.5～3.0 | 11 | 4.0 | 23.5 | 6.75 | 4.0 |
| KCGN-M20 | M20 | 6～13 | 20.5 | 5.0 | 27.5 | ||||
| KCGN-M25 | M25 | 8～17 | 25.5 | 0.5～3.5 | 7.0 | 32.5 | |||
| KCGN-M32 | M32 | 12～24 | 32.5 | 0.5～4.5 | 11.0 | 39.5 |

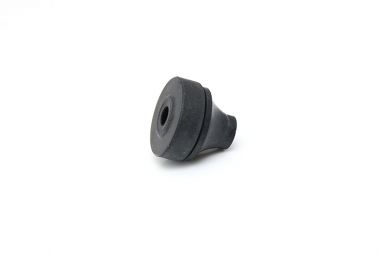

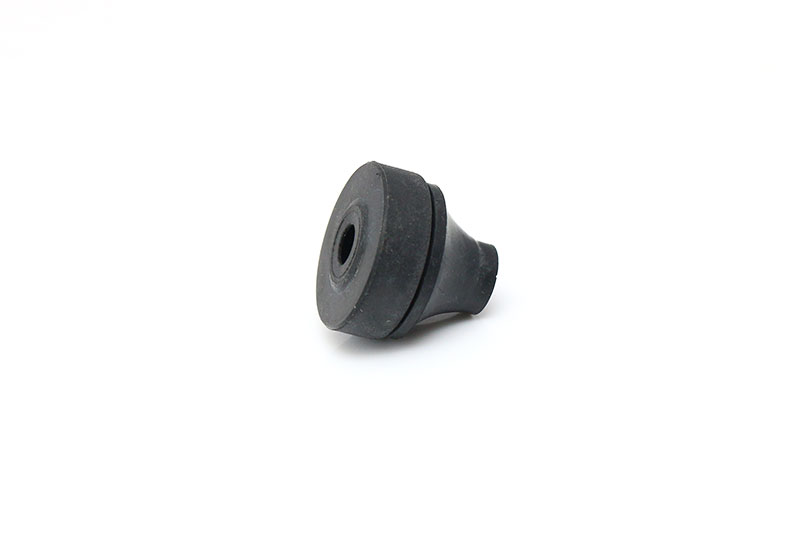

電纜密封環
產品概述
材質：EPDM
保護等級 ：IP67
顏色：淺灰色，黑色-BK，灰白色-W
操作溫度：-40℃ to 110℃
性能：防水防塵，抗化學品，耐候

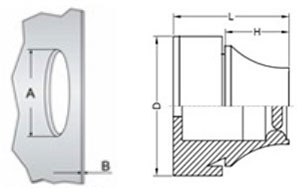

結構圖
技術參數
| 型號 | 規格 | 電纜尺寸 | 安裝孔徑A | 板厚B | D | L | H | ||
| ±0.25 | |||||||||
| LTG-M12 | M12 | 4～7 | 12.5±0.20 | 0.5～2.0 | 20.0 | 12.8 | 5.6 | ||
| LTG-M16 | M16 | 5～9 | 16.5 | 1.0～4.0 | 21.0 | 17.7 | 11.0 | ||
| LTG-M20 | M20 | 8～13 | 20.5 | 25.5 | 20.0 | 13.4 | |||
| LTG-M25 | M25 | 11～17 | 25.5 | 30.5 | 21.3 | 15.3 | |||
| LTG-M32 | M32 | 15～20 | 32.5 | 38.5 | 24.6 | 18.6 | |||
| LTG-M40 | M40 | 20～28 | 40.5 | 48.5 | 29.5 | 21.7 | |||
| LTG-M50 | M50 | 27～35 | 50.5 | 60.5 | 34.8 | 25.0 | |||
| LTG-M63 | M63 | 34～45 | 63.5 | 73.5 | 40.0 | 28.9 | |||
| LTG-PG7 | PG7 | 3～5 | 13 | 0.5～2.0 | 20.0 | 17.0 | 5.4 | ||
| LTG-PG9 | PG9 | 5～7 | 16 | 1.0～4.0 | 21.0 | 18.7 | 11.5 | ||
| LTG-PG11 | PG11 | 7～10 | 19 | 24.0 | 19.8 | 12.7 | |||
| LTG-PG16 | PG16 | 10～14 | 23 | 28.0 | 21.6 | 14.7 | |||
| LTG-PG21 | PG21 | 14～20 | 29 | 35.0 | 24.6 | 17.6 | |||
| LTG-PG29 | PG29 | 20～26 | 38 | 46.0 | 28.5 | 20.0 | |||
| LTG-PG36 | PG36 | 26～35 | 48 | 56.5 | 35.2 | 24.2 | |||
